产品简介

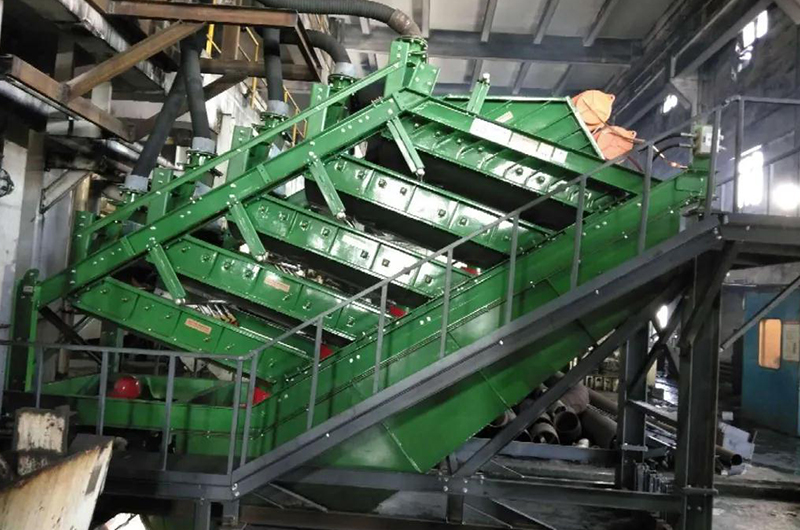

叠层筛又称叠层振动筛因其外形倾斜又叫斜筛，是高服机械经过多年筛分经验研发制造的，一款用于铁矿、钛铁矿、钨矿、锡矿、钽矿、铌矿、煤矿的选矿分级设备；叠层高频振动细筛具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等特点，分离粒度小至0.074mm，用于精矿粒度控制与分级。

产品特点

工作原理

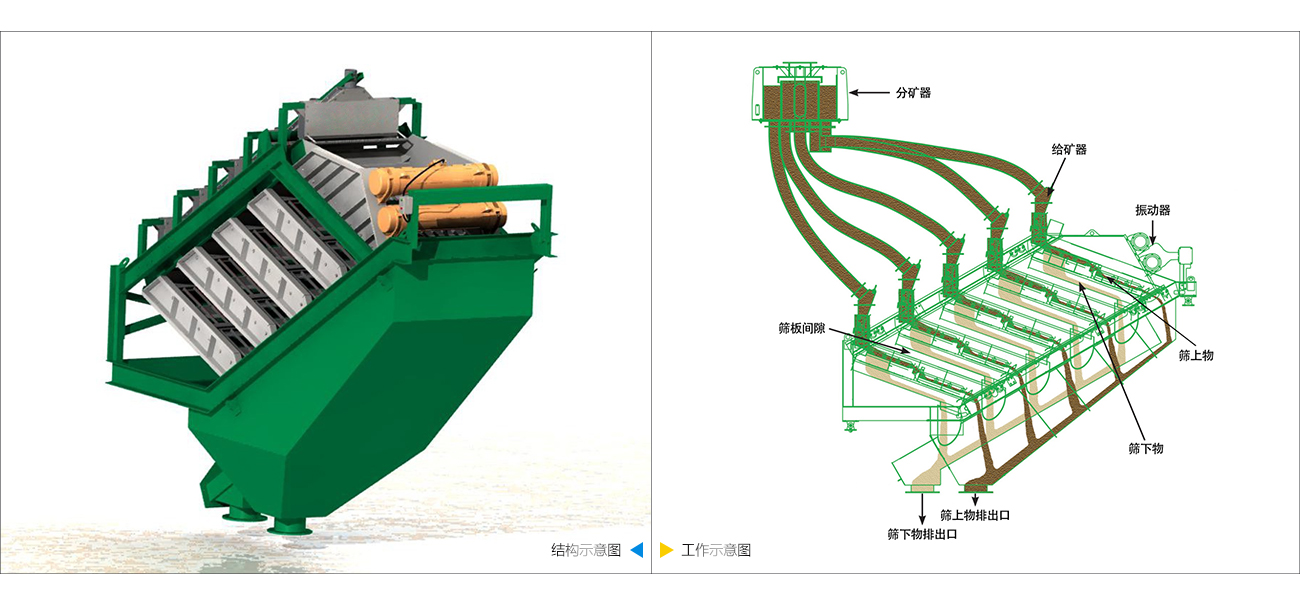

叠层高频振动细筛是一种基于多筛框重叠结构的筛分设备，其核心工作原理由两台运动方向相反的电振动器驱动。这两组振动器产生的激振力合力通过筛框重心，使筛体各部位受力均匀，筛面呈现近似直线轨迹的往复运动‌18。物料通过分矿器实现多通道均匀分布后，经给矿软管输送至各层筛面，在高频振动作用下形成连续跳跃运动，促使细颗粒高效透筛，粗颗粒则沿筛面向前排出‌。

在结构设计层面，该设备采用三方面创新：

‌复合振动系统‌：法兰式激振器与橡胶弹簧悬挂装置协同工作，既保障了高频振动的稳定性，又有效降低共振影响‌；

‌多层筛框配置‌：通过高强度螺栓连接的叠层筛框结构，在保持纵向/横向刚度的同时实现紧凑布局，相较传统单层设备可节省40%以上的占地面积‌；

‌智能轨迹控制‌：振动器布置于筛箱重心上方，形成入料端椭圆-中部圆周-出料端椭圆的复合运动轨迹，兼顾物料分散与输送效率。

性能测试数据显示，该设备在矿物分级领域展现出显著优势：

筛分精度提升15%-20%，特别适用于0.16mm以上颗粒的精确分离‌；

处理量达到同规格单层设备的2-3倍，能耗降低约30%；

筛网寿命延长50%以上，主要归因于均匀受力设计减少局部磨损‌。

相较于单层高频筛，叠层结构的核心突破在于振动能量利用率提升。通过力学优化，筛框各点激振力偏差控制在5%以内，既保证物料运动的规律性，又降低结构件疲劳损伤风险‌17。目前该技术已成功应用于砂石骨料加工、矿物分级回收等工业场景，在提升产品级配合理性的同时减少细颗粒排放对环境的影响。

技术参数

*振动频率1405次/min为国产电振动器，1500次/min为进口电振动器。
